LT-Ku07A RADAR PERHATIAN ALTITUDE Rendah + LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPEKTRAL OPTOELECTRONICS (Optional)
Pengantar Produk:

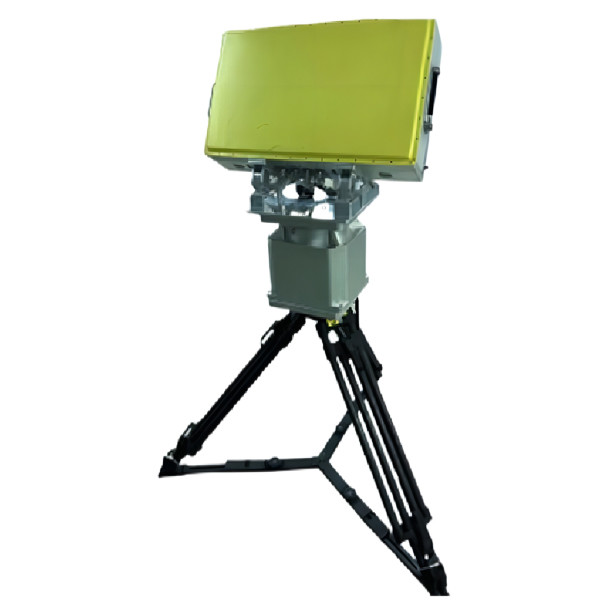

LT-Ku07A radar satu dimensi tiga koordinat array fase adalah pengawasan ketinggian rendah dan peralatan pengintaian, yang beroperasi di pita Ku.Radar ini mengadopsi sistem AESA (Active Phased Array)Dalam dimensi ketinggian, pemindaian fase digunakan untuk pemindaian, sedangkan dalam dimensi azimuth, pemindaian mekanis digunakan untuk pemindaian untuk mencapai cakupan azimuth 360 °.Seluruh mesin mengadopsi desain modular dan solid-state untuk memastikan keandalan peralatan.

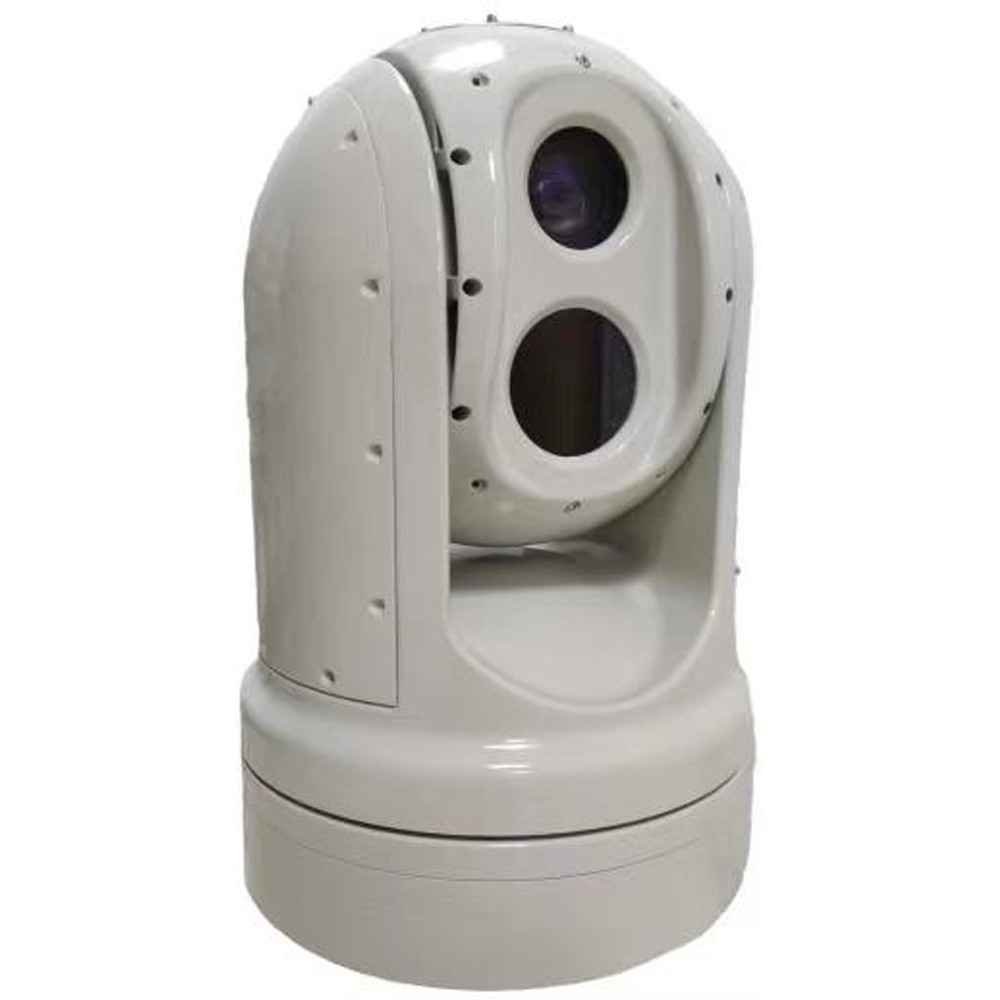

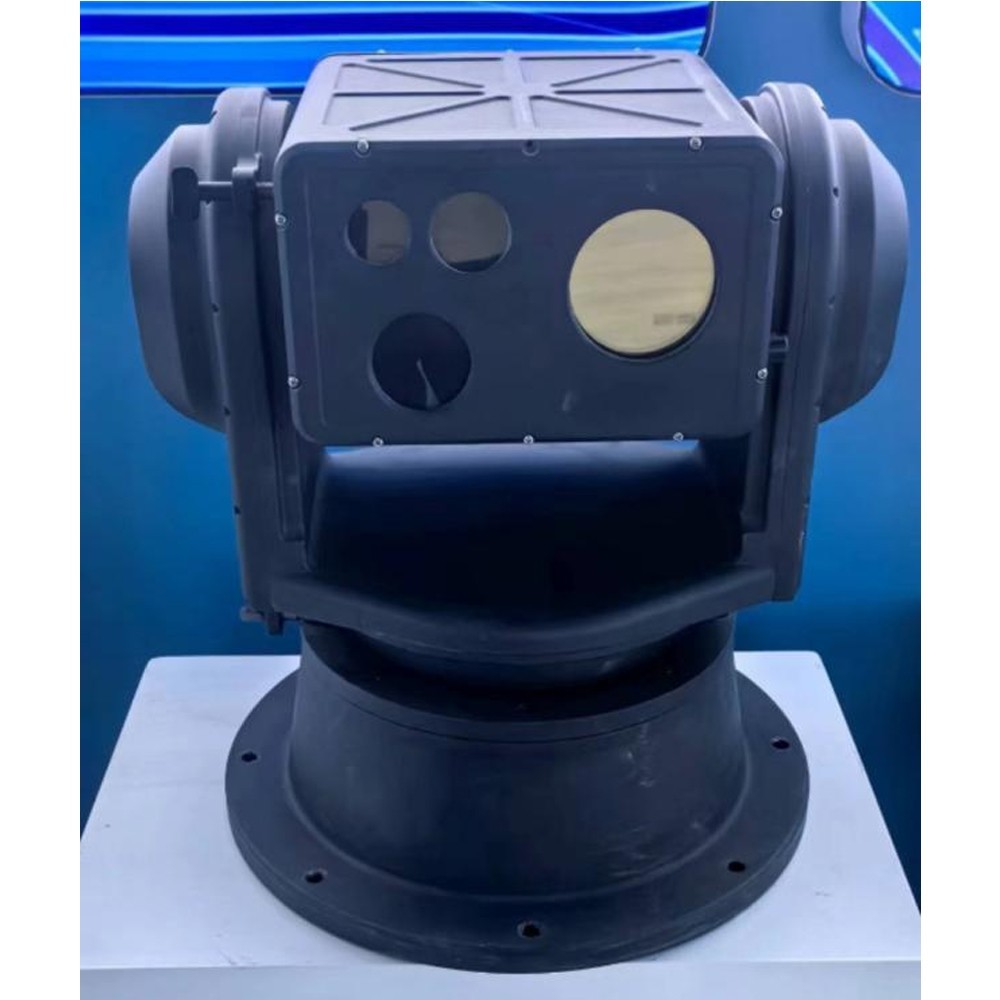

LT-A2 memiliki fleksibilitas dan kemampuan manuver untuk menargetkan target yang terbang di ketinggian rendah (UAV, balon kimia, burung bionik) di posisi yang tidak terbatas.Pelacakan kunci, deteksi dan peringatan. terintegrasi dengan imager termal inframerah tidak didinginkan, kamera cahaya tampak, rangefinder laser dan modul algoritma cerdas,dapat mencapai pekerjaan pemantauan terus menerus tanpa awak siang dan malamPada saat yang sama, ia mengadopsi teknologi penglihatan malam termal pencitraan inframerah, yang memiliki penyamaran yang baik, kemampuan yang kuat untuk menembus kabut, dan tidak dibatasi oleh sumber cahaya.Hal ini dapat dengan mulus beradaptasi dengan peralatan terminal on-board seperti sistem radar terkait, sistem deteksi radio dan sistem jamming frekuensi penuh.
Fitur Produk:
1, ketahanan yang kuat terhadap kekacauan lingkungan.
2, Dengan alat penyesuaian pitch, dapat menyesuaikan sudut antena, berlaku untuk berbagai kondisi geografis yang berbeda.
3, Mengatasi kesulitan teknis melacak dan mengenali multi-target di lingkungan bising latar belakang.
4, Teknologi fokus otomatis pengenalan posisi multi cerdas, dapat dicapai melalui berbagai metode fokus dan metode pemicu untuk mencapai fokus cepat.
5, Perangkat lunak kontrol perangkat front-end dapat ditingkatkan secara online melalui jaringan, membuat pemeliharaan di masa depan jauh lebih mudah.
6, fungsi penentuan posisi 3D, mampu memperbesar dan mengklik untuk memusatkan saat memilih kotak, memfasilitasi operasi perangkat.
7, Putar kembali daya PTZ self-test dapat dikembalikan ke posisi nol yang ditetapkan pengguna atau posisi kegagalan listrik, dukungan untuk fungsi remote restart.
8, Universal turntable kecepatan variabel mencapai all-round blind angle pemantauan dan posisi presisi tinggi.
9, Desain profesional dari cangkang, indah, ringan, kokoh, tahan suhu tinggi, tahan korosi, tahan air, dan tahan hujan asam.
10, Dilengkapi dengan penguncian berjalan, kendaraan dapat dikunci selama gerakan cepat; Pada saat yang sama dapat dilengkapi dengan basis pemasangan flange yang stabil dan penyerap kejut,yang secara efisien mengurangi getaran dan melindungi stabilitas peralatan.
11, Dilengkapi dengan modul auto-linking cerdas, modul pelacakan otomatis, modul deteksi otomatis, dan mampu memberikan umpan balik pada informasi target udara.
|
Nama Parameter
|
Nilai parameter |
| Sistem radar |
Azimuth Scanning Mesin Mekanis, Pitch Phase Single Pulse Scanning, Active Phased Array |
| Band Frekuensi Operasi |
Ku Band |
| Jangkauan Pemindaian |
Azimut: 0°-360° |
| Kemiringan: 0°-40° |
| Kecepatan antena |
≤ 6 s |
| Jangkauan deteksi ((Pd=0).8,Pfa = 10- 6) |
≥ 5,5km ((RCS:0.01m2Kemungkinan Alarm Palsu 10- 4Probabilitas deteksi 0,8) |
| Jarak buta |
≤ 200m |
| Resolusi |
Resolusi kisaran:≤10m |
| Resolusi azimuth:≤3° |
| Resolusi pitch:≤6° |
| Kecepatan minimal yang dapat dideteksi:≤0,5m/s |
| Keakuratan |
Keakuratan jangkauan: ≤5m |
| Keakuratan Azimut:≤0,5° |
| Keakuratan pitch:0.5° |
| Keakuratan kecepatan:≤ 0,1m/s (Tracking Mode) |
| Kecepatan Radial Target |
0.8m/s-40m/s |
| Kemampuan Pelacakan Sasaran |
≥200 Batch |
| Mengirim daya |
160W |
| Ukuran Peralatan Front-End |
≤620mm*230mm*330mm |
| Berat badan |
55kg |
| Nama Parameter |
Nilai parameter |
| Resolusi Cahaya Terlihat |
2MP / 4MP / 8MP Opsional |
| Panjang fokus lensa terlihat |
300 mm |
| Resolusi inframerah |
384X256/640X512 Opsional |
| Panjang fokus lensa inframerah |
30-150mm; 5x Optical Zoom |
| Pengukuran jarak laser |
Panjang gelombang 1570nm |
| Kekuatan: 2km (UAV 0,3m) |
| Frekuensi operasi:1Hz |
| Stabilisasi Gambar Optik |
Giroskop serat optik presisi tinggi opsional untuk menjaga citra yang stabil dan bekerja saat kendaraan bergerak |
| Keakuratan Posisi Turntable |
± 0.05 |
| Keakuratan Pelacakan Turntable |
1mrad |
| Jangkauan Sudut Turntable |
Titik horizontal 0-360° posisi tak terbatas rotasi terus menerus; |
| Kemiringan ± 90° |
| Kecepatan Gerak Turntable |
Maksimal horizontal 100°/S |
| Kemiringan maksimum 80°/S |
| Seluruh Mesin Beradaptasi dengan Lingkungan |
-40°C-+60°C,Menurut standar seperti dampak getaran, kompatibilitas baterai, cetakan semprotan garam, IP67 di kabin/IP66 untuk seluruh mesin, dll |
| Konsumsi Daya Secara Umum |
300W |
| Sumber Daya |
DC48V, Dilengkapi dengan AC220 ± 20% V input lebar pasokan listrik stabil tahan air |
| Antarmuka Eksternal |
1 × 10Base-T/100Base TX, antarmuka RJ45, antarmuka catu daya, port kontrol serial, dll. |
| Berat badan |
35kg |
| Ukuran |
420mm × 280mm × 385mm
(Konfigurasi yang berbeda tergantung pada kondisi yang sebenarnya) |
