LT-X07 RADAR PERHATIAN ALTITUDE Rendah + LT-E8 Target INTELLIGENT LINKAGE TRACKING MULTI SPECTTRAL OPTOELECTRONICS (Optional)
Pengantar Produk:

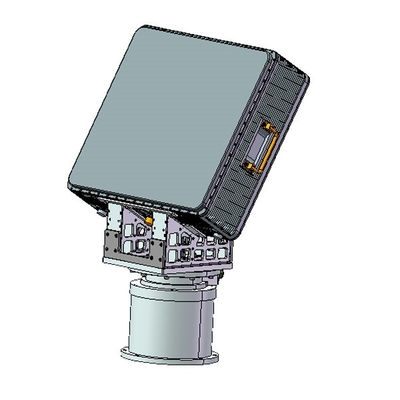

Radar LT-X07 adalah peralatan pengawasan dan pengintaian ketinggian rendah yang beroperasi di pita X. Radar mendeteksi dan menemukan target darat yang bergerak, helikopter ketinggian rendah,pesawat tak berawak dan target maritimSistem radar keamanan ketinggian rendah dapat mendeteksi dan mengekstrak informasi target di lingkungan yang kompleks dengan kekacauan tanah yang kuat, memberikan dukungan informasi untuk personel tempur.

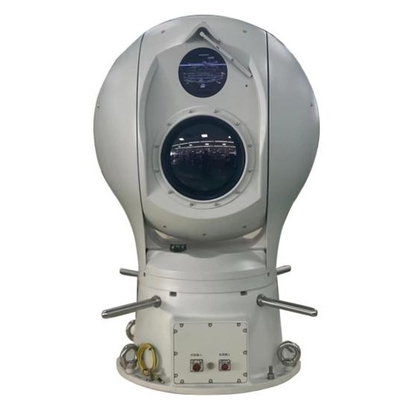

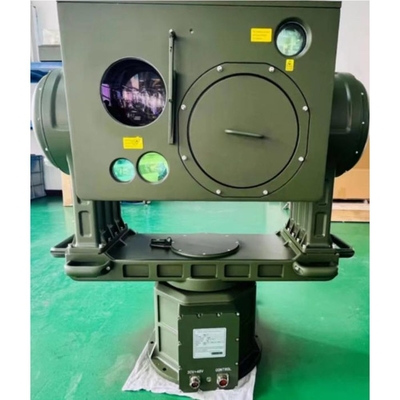

LT-E8 memiliki fleksibilitas dan kemampuan manuver untuk menargetkan target yang terbang pada ketinggian rendah (UAV, balon kimia, burung bionik) atau kapal tak berawak di permukaan laut,Kapal bergerak target dari posisi tak terbatas. 360° full-field real-time scanning, lock tracking, detection and warning. terintegrasi dengan uncooled infrared thermal imager, kamera cahaya tampak, rangefinder laser dan modul algoritma cerdas,itu dapat mencapai pekerjaan pemantauan terus menerus tanpa awak siang dan malam. pada saat yang sama, ia mengadopsi teknologi penglihatan malam termal inframerah, yang memiliki penyamaran yang baik,Kemampuan yang kuat untuk menembus kabut, dan tidak dibatasi oleh sumber cahaya. dapat beradaptasi dengan lancar dengan peralatan terminal on-board seperti sistem radar terkait, sistem deteksi radio dan sistem jamming frekuensi penuh.
Fitur Produk:
1, ketahanan yang kuat terhadap kekacauan lingkungan.
2, Kemampuan deteksi yang kuat untuk target rendah, kecil dan lambat.
3, Dengan alat penyesuaian pitch, berlaku untuk berbagai kondisi geografis yang berbeda.
4, Mengatasi kesulitan teknis melacak dan mengenali multi-target di lingkungan bising latar belakang.
5, Sistem pencitraan cahaya tampak dengan definisi tinggi dengan perbesaran tinggi, dengan jarak pengamatan yang panjang.
6, Mekanisme penyesuaian halus listrik sumbu optik laser jarak jauh dapat menyelesaikan penyesuaian penyelarasan laser tanpa membongkar mesin.
7, Pencitraan termal pasif memiliki penyamaran yang baik dan tidak mudah terdeteksi.
8, Mengadopsi teknologi pemotretan termal zoom terus menerus, pencitraan jelas dan jarak deteksi panjang,cocok untuk pencarian target bidang pandang besar dan pengamatan jarak jauh dari rincian target.
9, Mesin putar presisi tinggi, tingkat ketahanan angin yang tinggi, akurasi penentuan posisi yang tinggi, kecepatan respons yang cepat, operasi yang lancar, mencapai pemantauan sudut buta di seluruh.
10, Sistem kontrol suhu cerdas yang dibangun di memastikan bahwa elektronik di dalam mesin bekerja dengan baik sepanjang hari, sepanjang tahun.
11, Seluruh mesin diperkuat dengan cangkang yang dirancang secara profesional, yang indah, ringan, dan kokoh.Waterproofing, dan hujan asam.
12, Dilengkapi dengan penguncian berjalan, kendaraan dapat dikunci selama gerakan cepat; Pada saat yang sama dapat dilengkapi dengan basis pemasangan flange yang stabil dan penyerap kejut,yang secara efisien mengurangi getaran dan melindungi stabilitas peralatan.
13, Dilengkapi dengan modul auto-linking cerdas, modul pelacakan otomatis, modul deteksi otomatis, dan mampu memberikan umpan balik pada informasi target udara.
| Nama Parameter |
Nilai parameter |
| Sistem radar |
Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Band Frekuensi Operasi |
Band X |
| Jangkauan Pemindaian |
Azimut: 0°-360° |
| Kemiringan: -10°-40° ((Nilai Desain Jangkauan Pemindaian Listrik ± 60°) |
| Kecepatan antena |
12 rpm/15 rpm |
| Jangkauan deteksi ((Pd=0).8,Pfa = 10- 6) |
≥5km ((RCS=0,01m2) |
| ≥ 10km ((RCS=0,1m2) |
| ≥ 12km ((RCS=1m)2) |
| Jarak buta |
180m |
| Resolusi |
Resolusi kisaran: 10m |
| Resolusi Azimut:3° |
| Resolusi pitch:7° |
| Keakuratan |
Keakuratan jangkauan ≤5m |
| Keakuratan Azimut≤0,5° |
| Keakuratan pitch≤0,5° |
| Kecepatan Keakuratan≤0.4m/s |
| Kecepatan Radial Target |
1m/s-80m/s |
| Kemampuan Pelacakan Sasaran |
≥200 Batch |
| Mengirim daya |
160W |
| Ukuran Peralatan Front-End |
700mm*385mm*160mm |
| Berat badan |
≤30kg+22kg ((Radar Peralatan Front-end + Servo Turntable) |
| Nama Parameter |
Nilai parameter |
| Resolusi Cahaya Terlihat |
2MP / 4MP / 8MP Opsional |
| Panjang fokus lensa terlihat |
1000mm atau 1500mm |
| Resolusi inframerah pendingin |
640X512 |
| Panjang fokus lensa inframerah pendingin |
45-930mm; 20x zoom optik atau 100-1100mm; 10x zoom optik |
| Pengukuran jarak laser |
Panjang gelombang 1570nm |
| Kekuatan: 5 km (UAV 0.3m) |
| Frekuensi operasi:1Hz |
| Stabilisasi Gambar Optik |
Giroskop serat optik presisi tinggi opsional untuk menjaga citra yang stabil dan bekerja saat kendaraan bergerak |
| Keakuratan Posisi Turntable |
± 0.01 |
| Keakuratan Pelacakan Turntable |
1mrad |
| Jangkauan Sudut Turntable |
Titik horizontal 0-360° posisi tak terbatas rotasi terus menerus; |
| Pitch ± 90 |
| Kecepatan Gerak Turntable |
Maksimal horizontal 120°/S |
| Kemiringan maksimum 100°/S |
| Seluruh Mesin Beradaptasi dengan Lingkungan |
-40°C-+60°C,Menurut standar seperti dampak getaran, kompatibilitas baterai, cetakan semprotan garam, IP67 di kabin/IP66 untuk seluruh mesin, dll |
| Konsumsi Daya Secara Umum |
500W |
| Sumber Daya |
DC48V, Dilengkapi dengan AC220 ± 20% V input lebar pasokan listrik stabil tahan air |
| Antarmuka Eksternal |
1 × 10Base-T/100Base TX, antarmuka RJ45, antarmuka catu daya, port kontrol serial, dll. |
| Berat badan |
100kg |
| Ukuran |
600 mm × 600 mm × 945 mm |
