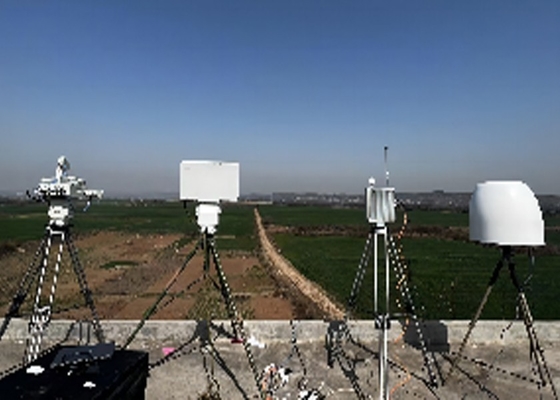

LT-X07 Low Altitude Warning Radar + LT-UDA Series UAV Positioning Countermeasures Integration Equipment (Fleksibel)
Pengantar Produk:
Radar LT-X07 adalah pengawasan ketinggian rendah dan peralatan pengintaian yang beroperasi di pita X. Radar mendeteksi dan menemukan target bergerak, helikopter ketinggian rendah,pesawat tak berawak dan target maritimSistem radar keamanan ketinggian rendah dapat mendeteksi dan mengekstrak informasi target lingkungan yang tidak kompleks dengan kekacauan tanah yang kuat, memberikan dukungan informasi untuk personel tempur.
Peralatan penentuan arah dan penentuan posisi UAV adalah sistem terintegrasi untuk deteksi dan peringatan UAV, pengenalan target, penentuan arah, penentuan posisi, penghapusan gangguan,dan kontrolHal ini dapat dilengkapi dengan komponen onboard, komponen instalasi tetap, dan komponen penyebaran sementara, membuatnya fleksibel dan cocok untuk aplikasi multi-scenario.
Fitur produk:
1,Kekebalan yang kuat terhadap kekacauan lingkungan.
2Kemampuan deteksi yang kuat untuk sasaran rendah, kecil dan lambat.
3"Dengan perangkat penyesuaian pitch, dapat diterapkan pada berbagai kondisi geografis yang berbeda.
4"Mengatasi kesulitan teknis melacak dan mengenali multi-target di lingkungan bising latar belakang.
5Deteksi dan posisi: Menggunakan deteksi spektrum pasif dan pasif, frekuensi deteksi adalah 20MHz-6GHz.Antena pencarian arah dan penentuan posisi array ganda digunakan untuk menerima sinyal nirkabel dari drone di area deteksiMenggunakan teknologi analisis protokol nirkabel, sistem secara otomatis mendeteksi dan mengidentifikasi informasi koordinat garis lintang dan garis bujur, ketinggian, kecepatan, arah,dan model drone yang sering digunakan kode SN, titik lepas landas, dan informasi lainnya.
6Penghapusan gangguan: Mengadopsi teknologi menyapu frekuensi digital berkecepatan tinggi, melalui gangguan elektromagnetik berarti untuk mencapai gangguan navigasi UAV, remote control,sinyal komunikasi transmisi gambar, sehingga memaksa UAV untuk kembali ke penerbangan atau pendaratan, dan dapat mencapai gangguan yang tepat pada UAV yang ditunjuk,tetapi juga dapat dikonfigurasi dengan bentuk antena yang berbeda sesuai dengan lingkungan aplikasi dan persyaratan, untuk mencapai kinerja yang paling ekonomis dan terbaik untuk memenuhi persyaratan cakupan regional.
7Platform kontrol: Berdasarkan arsitektur SOA, menyediakan halaman web dengan beberapa metode akses, seperti aplikasi,dapat memungkinkan akses dan kontrol manajemen lebih dari 20 set perangkat deteksi dan penanganan UAV, dan mendukung ekspansi masa depan ke sistem atau perangkat penanggulangan UAV lainnya, termasuk radar, optoelektronika, penipuan, dll.
| Nama Parameter |
Nilai parameter |
| Sistem radar |
Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Band Frekuensi Operasi |
Band X |
| Jangkauan Pemindaian |
Azimut: 0°-360° |
| Kemiringan: -10°-40° ((Nilai Desain Jangkauan Pemindaian Listrik ± 60°) |
| Kecepatan antena |
12 rpm/15 rpm |
| Jangkauan deteksi ((Pd=0).8,Pfa = 10- 6) |
≥5km ((RCS=0,01m2) |
| ≥ 10km ((RCS=0,1m2) |
| ≥ 12km ((RCS=1m)2) |
| Jarak buta |
180m |
| Resolusi |
Resolusi kisaran: 10m |
| Resolusi Azimut:3° |
| Resolusi pitch:7° |
| Keakuratan |
Keakuratan jangkauan ≤5m |
| Keakuratan Azimut≤0,5° |
| Keakuratan pitch≤0,5° |
| Kecepatan Keakuratan≤0.4m/s |
| Kecepatan Radial Target |
1m/s-80m/s |
| Kemampuan Pelacakan Sasaran |
≥200 Batch |
| Mengirim daya |
160W |
| Ukuran Peralatan Front-End |
700mm*385mm*160mm |
| Berat badan |
≤30kg+22kg ((Radar Peralatan Front-end + Servo Turntable) |
| Nama Parameter |
Nilai parameter |
| Peralatan deteksi |
Jangkauan Frekuensi Deteksi |
30 MHz-6 GHz |
| Band fokus: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (Fleksibel) |
| Metode Deteksi |
Deteksi otomatis radio pasif, penerimaan sinyal pasif |
| Jarak Deteksi |
5-10km (Jarak bervariasi menurut model, UAV Transmit Power >0.1W) |
| Jangkauan Deteksi |
Deteksi Omnidirectional |
| Jumlah Deteksi Target |
Deteksi simultan lebih dari 60 UAV |
| Keakuratan |
Keakuratan Penemuan Arah ≤3° ((RMS) |
| Keakuratan posisi ≤10 meter |
| Perlengkapan Counter |
Modus Counter |
Penghapusan gangguan radio |
| Target lawan |
Transmisi gambar UAV, tautan kontrol penerbangan, sinyal navigasi |
| Band Frekuensi Balap |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2 GHz,10,5 GHz,20,4 GHz,5.2 GHz,5.8GHz ((Optional) |
| Jarak lawan |
Opsional Konfigurasi Omnidirectional atau Directional |
| Jarak counter |
Arah: 3-5km (Rentang Counter Berbeda-beda menurut Model) |
| Omnidirectional: 1.5-2km (Rentang Counter Berbeda-beda menurut Model) |
| Integrasi Sistem |
Ukuran |
Peralatan deteksi:450mm*400mm |
| Peralatan Counter:50mm*500mm*300mm |
| Berat badan |
≤45kg |
| Konsumsi Daya |
Deteksi dihidupkan:55W |
| Interferensi Dihidupkan:960W |
| Perlindungan Penembusan |
IP67 |
