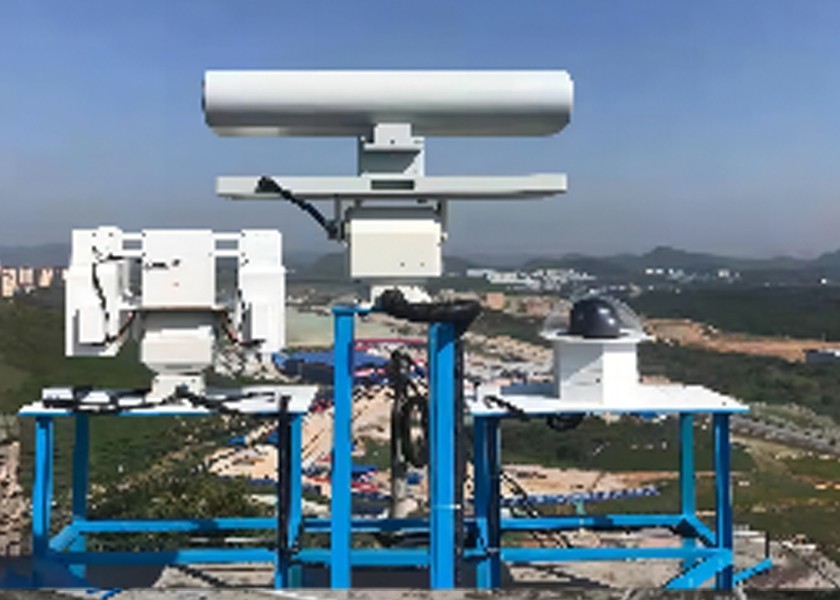

LT-P08 Digital Multi-Beam Radar + LT-UDA Series UAV Positioning Countermeasures Integration Equipment (Fleksibel)
Pengantar Produk:
LT-P08 dua dimensi tiga koordinat fase array radar adalah ketinggian rendah pengawasan dan pengintaian perangkat yang beroperasi di X-band dan mampu mendeteksi rendah,target kecil dan lambat dalam jangkauan 25 kilometerRadar ini menggunakan sistem ActivePhased Array (AESA).sementara pemindaian mekanis digunakan dalam dimensi azimuth untuk mencapai cakupan 360 azimuthSeluruh mesin adalah desain modular dan solid state untuk memastikan keandalan peralatan.
Peralatan penentuan arah dan penentuan posisi UAV adalah sistem terintegrasi untuk deteksi dan peringatan UAV, pengenalan target, penentuan arah, penentuan posisi, penghapusan gangguan,dan kontrolHal ini dapat dilengkapi dengan komponen onboard, komponen instalasi tetap, dan komponen penyebaran sementara, membuatnya fleksibel dan cocok untuk aplikasi multi-scenario.
Fitur produk:
1, Ketahanan terhadap lingkungan yang kuat.
2, Dengan alat penyesuaian pitch, dapat menyesuaikan sudut antena, yang berlaku untuk berbagai kondisi geografis yang berbeda.
3, Mengatasi masalah teknis memilih beberapa target untuk pelacakan dan pengenalan target di lingkungan kebisingan latar belakang.
4, Deteksi dan penentuan posisi: Menggunakan deteksi spektrum pasif dan pasif, frekuensi deteksi adalah 20MHz-6GHz.Antena pencarian arah dan penentuan posisi array ganda digunakan untuk menerima sinyal nirkabel dari drone di area deteksiMenggunakan teknologi analisis protokol nirkabel, sistem secara otomatis mendeteksi dan mengidentifikasi informasi koordinat garis lintang dan garis bujur, ketinggian, kecepatan, arah,dan model drone yang sering digunakan kode SN, titik lepas landas, dan informasi lainnya.
5, Penghapusan gangguan: Mengadopsi teknologi menyapu frekuensi digital berkecepatan tinggi, melalui gangguan elektromagnetik untuk mencapai gangguan navigasi UAV, remote control,sinyal komunikasi transmisi gambar, sehingga memaksa UAV untuk kembali ke penerbangan atau pendaratan, dan dapat mencapai gangguan yang tepat pada UAV yang ditunjuk,tetapi juga dapat dikonfigurasi dengan bentuk antena yang berbeda sesuai dengan lingkungan aplikasi dan persyaratan, untuk mencapai kinerja yang paling ekonomis dan terbaik untuk memenuhi persyaratan cakupan regional.
6, Platform kontrol: Berdasarkan arsitektur SOA, menyediakan halaman web dengan beberapa metode akses, seperti aplikasi,dapat memungkinkan akses dan kontrol manajemen lebih dari 20 set perangkat deteksi dan penanganan UAV, dan mendukung ekspansi masa depan ke sistem atau perangkat penanggulangan UAV lainnya, termasuk radar, optoelektronika, penipuan, dll.
| Nama Parameter |
Nilai parameter |
| Sistem radar |
Sistem Pembentuk Sinar Digital |
| Band Frekuensi Operasi |
Band X |
| Jangkauan Pemindaian |
Azimut: 0°-360° |
| Kemiringan: ± 30° |
| Jangkauan deteksi ((Pd=0).8,Pfa = 10- 6) |
UAV:7km ((σ=0,01m2) |
| Orang: 12km (σ=0,7m2) |
| Jarak buta |
240m |
| Resolusi |
Rentang Resolusi≤10m |
| Resolusi Azimut≤3° |
| Resolusi pitch≤6° |
| Keakuratan |
Ketepatan jangkauan ≤10m |
| Keakuratan Azimut≤0,5° |
| Keakuratan pitch≤0.6° |
| Kecepatan Keakuratan≤0,5m/s |
| Kecepatan Radial Target |
0.8m/s-40m/s |
| Kemampuan Pelacakan Sasaran |
≥100 Batch |
| Mengirim daya |
≤ 300W |
| Ukuran peralatan |
685mm*410mm*146mm ((Ukuran Unit Utama) |
| Berat badan |
30kg ((Bobot Unit Utama) |
| Nama Parameter |
Nilai parameter |
| Peralatan deteksi |
Jangkauan Frekuensi Deteksi |
30 MHz-6 GHz |
| Band fokus: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (Fleksibel) |
| Metode Deteksi |
Deteksi otomatis radio pasif, penerimaan sinyal pasif |
| Jarak Deteksi |
5-10km (Jarak bervariasi menurut model, UAV Transmit Power >0.1W) |
| Jangkauan Deteksi |
Deteksi Omnidirectional |
| Jumlah Deteksi Target |
Deteksi simultan lebih dari 60 UAV |
| Keakuratan |
Keakuratan Penemuan Arah ≤3° ((RMS) |
| Keakuratan posisi ≤10 meter |
| Perlengkapan Counter |
Modus Counter |
Penghapusan gangguan radio |
| Target lawan |
Transmisi gambar UAV, tautan kontrol penerbangan, sinyal navigasi |
| Band Frekuensi Balap |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2 GHz,10,5 GHz,20,4 GHz,5.2 GHz,5.8GHz ((Optional) |
| Jarak lawan |
Opsional Konfigurasi Omnidirectional atau Directional |
| Jarak counter |
Arah: 3-5km (Rentang Counter Berbeda-beda menurut Model) |
| Omnidirectional: 1.5-2km (Rentang Counter Berbeda-beda menurut Model) |
| Integrasi Sistem |
Ukuran |
Peralatan deteksi:450mm*400mm |
| Peralatan Counter:50mm*500mm*300mm |
| Berat badan |
≤45kg |
| Konsumsi Daya |
Deteksi dihidupkan:55W |
| Interferensi Dihidupkan:960W |
| Perlindungan Penembusan |
IP67 |
