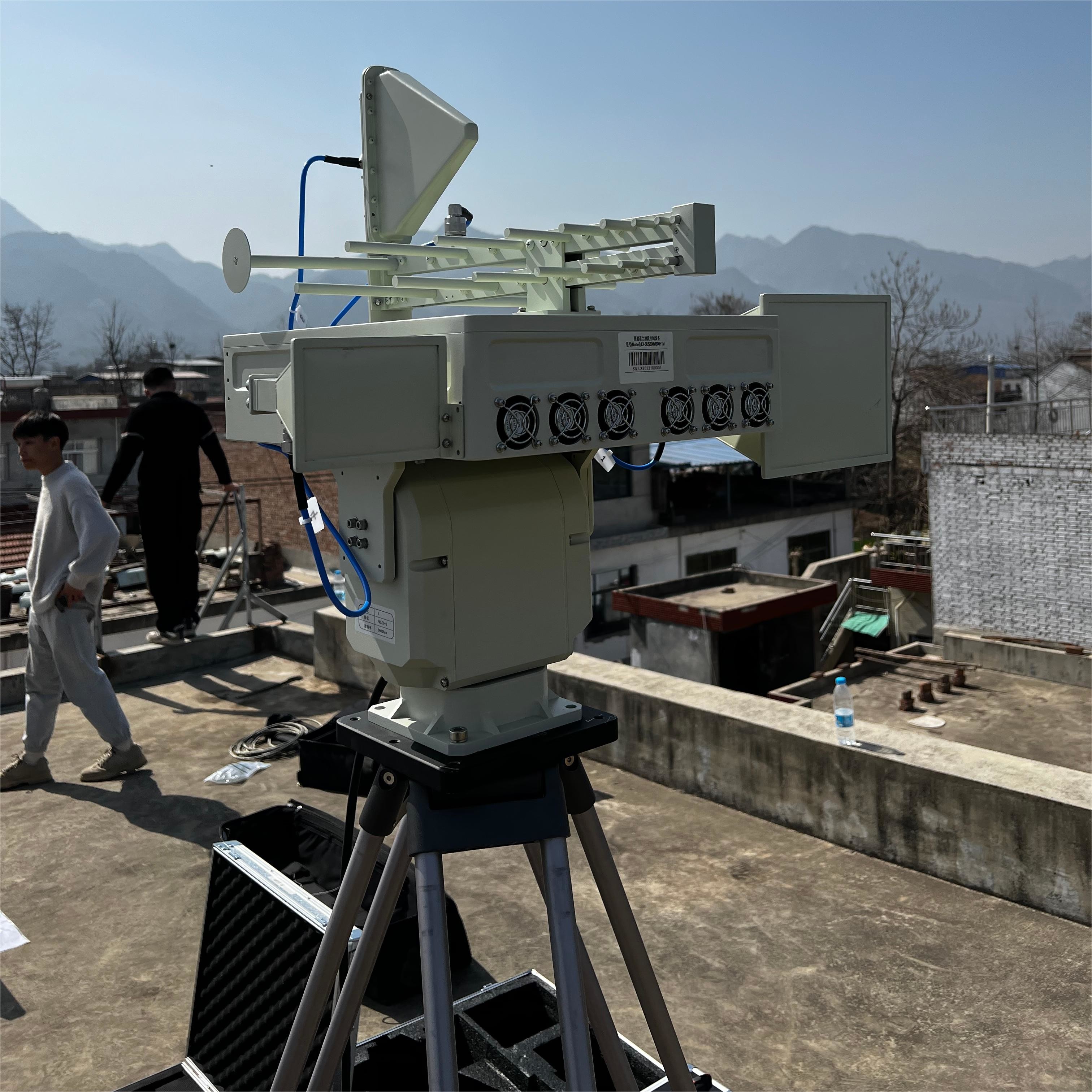

LT-AD01 2D Phased Array Radar+ LT-RFS30+ UAV Detection and Positioning Equipment (Fleksibel)
Pengantar Produk:
radar pertahanan udara yang diproduksi oleh perusahaan kami memiliki tiga koordinat semua solid-state sepenuhnya koheren dan aktif sistem pemindaian fase dua dimensi.dan seluruh perangkat mengadopsi modular, semua desain solid-state untuk memastikankeandalan peralatan. Peralatan ini digunakan untuk deteksi target kecepatan tinggi, pelacakan, dan posisi.selain memenuhi indikator kekakuan dan kekuatan, desain juga memperhitungkan tata letak, pemasangan, kabel, pendinginan dan persyaratan lainnya dari sejumlah besar perangkat elektronik.
Peralatan identifikasi dan penentuan posisi UAV terutama digunakan untuk mendeteksi dan mengidentifikasi semua jenis sinyal radio remote control dan transmisi gambar UAV, dan untuk mengukur arah dan posisi.Ini mencapai pelacakan dan penandaan lintasan UAV, memudahkan operator untuk memantau situasi UAV di daerah yang dilindungi, dan pada saat yang sama memiliki kemampuan pengintaian dan peringatan dini, identifikasi yang tepat,Daftar hitam dan putih, identifikasi antara teman atau musuh dalam program teknologi kontrol tepat UAV, dan peringatan dini dan alarm.
Fitur produk:
1, Melacak beberapa target pada saat yang sama, deteksi real-time kecepatan target, lintasan dan posisi spasial.
2, Integrasi dari berbagai algoritma anti-kekuatan kekacauan.
3, Antenna array fase aktif untuk mencapai cakupan ruang udara penuh.
4, Perangkat ini berukuran kecil, ringan dan semua solid-state, dengan stabilitas dan keandalan yang tinggi.
5, Sistem menemukan bahwa UAV memiliki jangkauan efektif dari dekat dan jauh, dengan jarak pemantauan 5.000 meter.
6, Keakuratan penentuan arah≤3°.
7, Dengan kemampuan pelacakan UAV dan operator untuk memenuhi berbagai lingkungan aplikasi.
8, Mendukung mode operasi yang berdiri sendiri dan jaringan (posisi persimpangan), memberikan skalabilitas yang sangat baik.
9, Mendukung pengenalan daftar hitam dan putih dari drone, membedakan antara teman dan musuh untuk serangan presisi.
| Nama Parameter |
Nilai parameter |
| Sistem radar |
2D Active Phased Array |
| Band Frekuensi Operasi |
Band X |
| Jangkauan Pemindaian |
Azimuth ((Scan listrik): ± 15,5° |
| Pitch ((Scan listrik): ± 30° |
| Azimuth (Scan Mekanis): 0°-360° |
| Kemiringan (Scan Mekanis): 0°-90° |
| Kecepatan antena |
≤10 rpm |
| Jangkauan deteksi ((Pd=0).8,Pfa=10-6) |
≥ 8 km (RCS = 0,01m2) |
| ≥ 15,5km ((RCS=0,1m2) |
| ≥ 25km ((RCS=1m2) |
| Jarak buta |
240m |
| Resolusi |
Resolusi kisaran: 15m |
| Resolusi Azimut ≥5° |
| Resolusi pitch ≥9° |
| Keakuratan |
Jarak Keakuratan ≥20m |
| Keakuratan Azimut ≥0,8° |
| Keakuratan pitch ≥0.8° |
| Kecepatan Radial Target |
0.8m/s-100m/s |
| Kemampuan Pelacakan Sasaran |
≥200 Batch |
| Mengirim daya |
256W |
| Ukuran Peralatan Front-End |
≤ 686mm*411mm*145mm |
| Berat badan |
≤ 55kg |
| Nama Parameter |
Nilai parameter |
| Jangkauan Frekuensi Deteksi |
30 MHz-6000 MHz |
| Band fokus: 0.4,0.9,1.4,2.4,5.2,5.8GHz |
| Metode Deteksi |
Deteksi otomatis radio pasif, penerimaan sinyal pasif |
| Jarak Deteksi |
3km ((Range Berbeda-beda menurut Model, UAV Transmit Power >0.1W) |
| Jangkauan Deteksi |
Deteksi Omnidirectional |
| Jumlah Deteksi Target |
Deteksi simultan lebih dari 20 UAV |
| Posisi simultan lebih dari 6 UAV |
| Keakuratan |
Keakuratan Penemuan Arah ≤1,5° |
| Keakuratan Posisi≤10m |
| Tingkat Kesuksesan Deteksi |
≥98% |
| Waktu Tanggapan Deteksi |
≤ 3 s |
| Ukuran |
215mm*280mm |
| Berat badan |
≤3kg |
| Perlindungan Penembusan |
IP67 |
| Penggunaan |
4 atau lebih perangkat terhubung ke jaringan untuk digunakan |
